Proizvodna linija toplotnega izmenjevalnika HVAC

Proizvodna linija toplotnega izmenjevalnika HVAC (rešitve za proizvodnjo reber-in-cevnih tuljav)

Pregled in osnovna proizvodna filozofija
Proizvodna linija toplotnih izmenjevalcev HVAC NTJF je zasnovana za visoko-učinkovito, neprekinjeno proizvodnjo rebrastih-in-cevnih tuljav, ki se uporabljajo v stanovanjskih, komercialnih in industrijskih klimatskih napravah, toplotnih črpalkah in hladilnih sistemih.

Pri množični proizvodnji tuljav glavni izziv ni oblikovanje posameznih delov, temveč vzdrževanje doslednega razmika med rebri, natančne poravnave cevi in enakomerne kakovosti raztezanja med neprekinjenimi postopki. Z brezhibno integracijo oblikovanja, sestavljanja, razširitve in testiranja v sinhroniziran avtomatiziran delovni tok ta linija odpravlja variacije človeških-napak, zmanjšuje stopnje odpadkov tuljav in zagotavlja stabilno toplotno zmogljivost v vsaki seriji.

HVAC Hladilna linija podatkovnega centra

Linija za hlajenje podatkovnih centrov HVAC je zasnovana za neprekinjeno,-hitro proizvodnjo tuljav izmenjevalnikov toplote, posebej zasnovanih za hladilna okolja podatkovnih centrov. V aplikacijah

Dodaj v povpraševanje
Pametna proizvodna linija HVAC

Pametna proizvodna linija HVAC je zasnovana za visoko-učinkovito neprekinjeno proizvodnjo aluminijastih in bakrenih reber, ki se uporabljajo v klimatskih napravah, hlajenju, avtomobilskih sistemih

Dodaj v povpraševanje
Proizvodna linija uparjalnikov HVAC

Proizvodna linija uparjalnikov HVAC je zelo zmogljiv,-izjemno stabilen proizvodni sistem, zasnovan za neprekinjeno proizvodnjo rebrastih{1}}in-cevnih uparjalnikov, ki se uporabljajo v

Dodaj v povpraševanje
HVAC kondenzatorska proizvodna linija

Proizvodna linija kondenzatorjev HVAC je zasnovana za neprekinjeno, visoko avtomatizirano proizvodnjo kondenzatorskih tuljav, ki se uporabljajo v klimatskih napravah, toplotnih črpalkah in hladilnih

Dodaj v povpraševanje

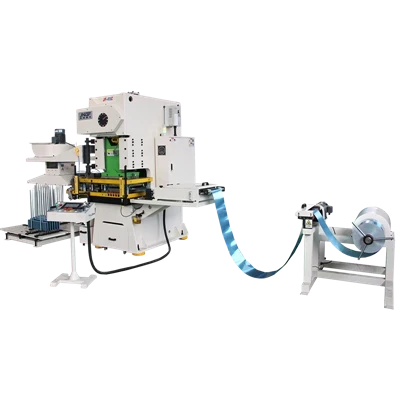

Linija za proizvodnjo reber klimatskih naprav HVAC

Linija za proizvodnjo reber klimatskih naprav HVAC je popolnoma avtomatiziran, sinhroniziran sistem, zasnovan za neprekinjeno-proizvodnjo visokokakovostnih aluminijastih in bakrenih reber, ki se

Dodaj v povpraševanje
HVAC proizvodna linija za žigosanje plavuti

Proizvodna linija za vtiskovanje reber HVAC je zasnovana za neprekinjeno,-hitro industrijsko proizvodnjo aluminijastih in bakrenih reber, ki se uporabljajo v toplotnih izmenjevalnikih, klimatskih

Dodaj v povpraševanje

Kategorijo izdelkov

Najnovejši izdelki

Kontakt

Tel: +86-513-85541988
E-pošta: sales@ntjfzn.com
Dodaj: št. 9, Runpu RD, mesto Baipu, Rugao, Nantong, Jiangsu, PR Kitajska.

Tehnični parametri

Postavka	Razpon
Tip tuljave	Uparjalnik/kondenzator/toplotna črpalka
Material cevi	Baker/aluminij/nerjaveče jeklo
Premer cevi	Prilagodljiv
Vrsta plavuti	Louvered / navaden / hidrofilen
Metoda razširitve	Hidravlično/mehansko
Proizvodni način	Pol-samodejno / popolnoma samodejno

Resnične proizvodne prednosti

'Super je delati s Creative. neverjetno organiziran, enostaven za komunikacijo. odziven z naslednjimi ponovitvami in čudovito delo.

Visoka dimenzionalna konsistenca

Odpravlja variacije, ki jih povzroča ročno ravnanje, in zagotavlja združljivost nadaljnjih sklopov z vašimi avtomatiziranimi linijami šasije HVAC.

Optimizirani časi menjave

Ima modularno hitro{0}}preklopno zasnovo za rebraste matrice in ekspanderje cevi, ki omogoča učinkovite prehode med različnimi geometrijami tuljav in zmanjšuje čas izpadov.

Zmanjšana odvisnost od spretnosti

Avtomatsko krmiljenje zaporedja stabilizira kakovost izdelka in močno zmanjša odvisnost od specializiranih operaterskih tehnik.

Zaščita materiala in orodja

Nadzorovane ekspanzijske sile in mehanizmi za natančno poravnavo povečajo življenjsko dobo orodja in zaščitijo vrhunske materiale.

Aplikacije

Ta proizvodna linija se uporablja za izdelavo rebrastih-in-cevnih izmenjevalnikov toplote v proizvodnih okoljih HVAC in hladilnih naprav.
Običajno se uporablja v tovarnah s stabilnimi, ponovljivimi zasnovami tuljav in zahtevami za neprekinjeno serijsko proizvodnjo, vključno z:
Tovarne OEM klimatskih naprav, ki proizvajajo tuljave uparjalnikov in kondenzatorjev
Proizvajalci toplotnih črpalk, ki dobavljajo stanovanjske in poslovne sisteme HVAC
Pogodbeni proizvajalci, ki proizvajajo tuljave za blagovne znamke opreme HVAC
Obrati za sestavljanje hladilne opreme z-potrebami lastne proizvodnje tuljav

Tehnične zmogljivosti in obseg proizvodnje

Ta vsestranski sistem je v celoti nastavljiv za podporo standardnim proizvodnim zahtevam OEM HVAC v okviru naslednjih parametrov:

Vrste tuljav:

Uparjalniki, kondenzatorji, tuljave toplotnih črpalk in suhi hladilniki.

Materiali cevi:

Baker, aluminij in nerjavno jeklo.

Združljivost premera cevi:

Standardni razponi, vključno s 5 mm, 7 mm (trendi mikro-utorov/mikro-izvrtin), 9,52 mm (3/8"), 12,7 mm in 15,88 mm.

Geometrija plavuti in materiali:

rebraste, navadne ali valovite plavuti; združljiv z aluminijastimi, golimi bakrenimi ali hidrofilno prevlečenimi folijami. Razpon debeline plavuti: običajno od 0,09 mm do 0,20 mm (prilagodljivo). Ravni avtomatizacije: Nastavljive od pola-samodejnih posameznih celic do popolnoma avtomatiziranih integriranih pametnih transportnih linij.

Učinkovite po-prodajne storitve

Električne in mehanske komponente je mogoče konfigurirati v skladu s standardoma CE in UL.

Potek dela v proizvodnji

Visok{0}}hitrostni integracijski sistem Fin Press:

Neprekinjeno žigosanje z natančnim nadzorom geometrije loput za povečanje učinkovitosti pretoka zraka.

Podajalniki za rezanje in ravnanje cevi:

Več{0}}cevno visoko-hitro rezanje brez ostružkov in razigljevanje za gladko vstavljanje-brez poškodb.

Postaja za zlaganje plavuti in vstavljanje cevi:

Servo{0}}nadzorovano pozicioniranje zagotavlja visoko{1}}natančno poravnavo med cevmi in nizi reber, kar preprečuje deformacijo folije.

Enota za razširitev cevi:

Podpira mehanske ali hidravlične ekspanzijske sisteme. Hidravlični sistemi so zelo priporočljivi za konstrukcije tuljav z visoko-gostoto ali mikro-vrtinami, da se doseže optimalna omejevalna trdnost brez-pokanja zaradi napetosti.

Enota za oblikovanje (upogibanje) tuljav:

Enota za oblikovanje tuljav (upogibanje): CNC-nadzorovano oblikovanje, ki se ujema z natančnimi dimenzijami ohišja HVAC in omare.

Postaja za testiranje tesnosti:

Vgrajeno zaznavanje puščanja -pod-vodo ali helijem pod pritiskom za zagotavljanje celovitosti tesnjenja po-ekspanziji.

Inženirske možnosti po meri

Prilagoditev geometrije tuljave

Nastavitev višine plavuti

Ujemanje premera cevi

Oblikovanje postavitve (podpora za načrtovanje tovarne)

Izbira stopnje avtomatizacije

Testiranje prilagoditve tlaka

Pakiranje in pošiljanje

01/

Pakiranje
Vsa oprema proizvodne linije toplotnih izmenjevalcev HVAC je pakirana v skladu z industrijskimi izvoznimi standardi, da se zagotovi varen transport:
Glavne enote stroja so ovite s-filmom proti rji in vlagi-
Sklopi ključev so pritrjeni na jeklene okvirje ali lesene podlage, da se prepreči premikanje
Električne omarice so popolnoma zatesnjene za zaščito pred prahom in vlago
Občutljivi deli so pakirani v ojačane lesene zaboje
Vsak paket je zasnovan tako, da zmanjša vibracije in vpliv na rokovanje med-ladijskim prevozom tovora na dolge razdalje.

02/

Pošiljanje
Podpiramo standardne mednarodne načine pošiljanja:
Pomorski prevoz (standardna možnost za opremo proizvodne linije)
Železniški ali cestni prevoz (odvisno od cilja in projektnih zahtev)
Polna obremenitev zabojnika (FCL) ali prekinjena-razsuta pošiljka za velike sisteme
Načrt nakladanja je urejen v skladu s postavitvijo opreme, da se zagotovi varno razkladanje in namestitev na ciljnem mestu.

pogosta vprašanja

V: Katere vrste izmenjevalnikov toplote lahko proizvaja ta linija?

O: Linija je zasnovana za-in-cevne toplotne izmenjevalnike, vključno z uparjalnimi tuljavami, kondenzatorskimi tuljavami in tuljavami toplotnih črpalk, ki se uporabljajo v HVAC in hladilnih sistemih.

V: Ali je ta proizvodna linija popolnoma avtomatska?

O: Konfigurira se lahko kot pola-avtomatski ali popolnoma samodejen, odvisno od proizvodne zmogljivosti, kompleksnosti tuljave in zahtev tovarniške postavitve.

V: Kateri materiali so združljivi s tem sistemom?

O: Sistem podpira običajne materiale HVAC, vključno z bakrenimi cevmi, aluminijastimi rebri in komponentami iz nerjavečega jekla. Končna združljivost je odvisna od zasnove tuljave in metode razširitve.

V: Kakšna je razlika med hidravlično in mehansko ekspanzijo?

O: Mehanska ekspanzija se običajno uporablja za enostavnejše tuljavne strukture z nizko-gostoto. Hidravlična ekspanzija je prednostna za tuljave z visoko-gostoto, ker zagotavlja enakomernejši pritisk in zmanjša tveganje deformacije reber.

V: Ali lahko linija prenese različne velikosti tuljav?

O: Da. Sistem je zasnovan za nastavljive velikosti tuljav. Natančen razpon je odvisen od vaših risb izdelka in izbrane konfiguracije stroja.

V: Koliko časa traja menjava proizvodnje med različnimi modeli tuljav?

O: Čas menjave je odvisen od razlik v velikosti tuljave in konfiguracije orodja. Sistem je zasnovan tako, da zmanjša čas prilagajanja za različne specifikacije tuljave HVAC.

V: Ali nudite načrt postavitve za proizvodno linijo?

O: Da. Zagotovimo vam lahko priporočeno postavitev na podlagi vašega tovarniškega prostora, proizvodnega toka in postopka izdelave tuljav.

V: Katere informacije so potrebne za pripravo ponudbe?

O: Običajno potrebujemo risbe tuljav ali vzorčne fotografije, specifikacije cevi in plavuti, ciljno proizvodno zmogljivost in razpoložljivo postavitev tovarne, če je to mogoče.

V: Ali je na voljo podpora za namestitev?

O: Da. Nudimo navodila za namestitev, diagrame ožičenja in oddaljeno tehnično podporo med zagonom. Po potrebi se lahko dogovorite tudi za-podporo na mestu.

V: Kakšen je tipičen čas dostave?

O: Čas dostave je odvisen od konfiguracije. Standardni sistemi običajno trajajo 30–60 dni po potrditvi naročila. Prilagojene linije lahko zahtevajo dodaten inženirski čas.

Podpora za povpraševanje

Tudi če specifikacije vaše tuljave niso dokončane, vam lahko pomagamo oceniti izvedljivost. Ponujamo:

Predlog za postavitev proizvodne linije

Predlog konfiguracije opreme

Priporočilo za ujemanje procesov

Ponudba na podlagi praktičnih zahtev

Kot eden najbolj izkušenih proizvajalcev toplotnih izmenjevalnikov HVAC na Kitajskem imajo naši izdelki dober ugled na trgu. Bodite prepričani, da v naši tovarni kupite prilagojeno proizvodno linijo toplotnega izmenjevalnika HVAC po konkurenčni ceni. Kontaktirajte nas za več poceni izdelkov.
